پنل اعلام حریق چیست؟ انواع پنل، اجزا و راهنمای انتخاب

پنل اعلام حریق چیست؟

پنل اعلام حریق، هسته مرکزی و پردازشگر سیستم‌های اعلام حریق است. این دستگاه الکترونیکی با دریافت جریان‌های الکتریکی از تجهیزات ورودی (مانند دتکتورهای دودی، حرارتی و شستی‌ها)، وضعیت محیط را مانیتور می‌کند. هرگونه تغییر در میزان جریان یا ارسال دیتا از سوی تجهیزات، توسط پنل تحلیل شده و در صورت تشخیص حریق، سیستم به حالت «وضعیت قرمز» (Alarm) تغییر وضعیت می‌دهد. پنل علاوه بر اعلام خطر، وظیفه مدیریت خطاهای احتمالی، نظارت بر سلامت کابل‌کشی‌ها و مدیریت منبع تغذیه اضطراری را نیز عهده‌دار است.

وظیفه اصلی پنل اعلام حریق چیست؟

اصلی‌ترین وظیفه پنل، نظارت ۲۴ ساعته بر یکپارچگی مدارها و تجهیزات متصل به آن است. به محض فعال شدن یک سنسور یا شستی، پنل سیگنال ارسالی را دریافت کرده و در کسری از ثانیه آن را به یک فرمان خروجی تبدیل می‌کند. این خروجی می‌تواند به صدا درآوردن آژیرها در کل ساختمان، فعال‌سازی سیستم‌های اطفای حریق اتوماتیک، ارسال پیام به پنل‌های مدیریت ساختمان (BMS) یا برقراری تماس با ایستگاه آتش‌نشانی باشد.

چرا پنل اعلام حریق اهمیت دارد؟

انتخاب نادرست پنل یا عدم تناسب آن با تجهیزات و نیازهای ساختمان، می‌تواند منجر به خرابی کل سیستم شود. اگر پنل توانایی تحلیل دقیق آلارم‌های کاذب را نداشته باشد یا در صورت بروز حریق واقعی دچار اختلال گردد، هزینه‌های جانی و مالی جبران‌ناپذیری تحمیل خواهد شد. در واقع، کیفیت طراحی و پایداری عملکرد پنل، نقطه اطمینان یک سیستم اعلام حریق است.

اجزای اصلی پنل اعلام حریق

یک پنل اعلام حریق از بخش‌های مختلفی تشکیل شده است که هر کدام وظیفه خاصی را در پردازش اطلاعات انجام می‌دهند.

مدارها و زون‌ها

در پنل‌های متعارف (Conventional)، ساختمان به بخش‌های مشخصی به نام «زون» (Zone) تقسیم می‌شود. مدارها مسیری هستند که دتکتورها و شستی‌ها را به پنل متصل می‌کنند. هر زون معمولاً مسئول یک طبقه یا یک بخش از ساختمان است تا در صورت بروز حریق، پنل بتواند محدوده تقریبی حادثه را مشخص کند.

نمایشگر و چراغ‌های وضعیت

پنل دارای یک صفحه نمایش (در مدل‌های پیشرفته LCD و در مدل‌های پایه چراغ‌های LED) است. این چراغ‌ها نشان‌دهنده وضعیت کلی سیستم هستند:

• چراغ Power (نشان‌دهنده وجود برق شهری)

• چراغ Fire (نشان‌دهنده وقوع حریق)

• چراغ Fault (نشان‌دهنده بروز خطا در سیستم یا قطع مدار)

منبع تغذیه و باتری پشتیبان

از آنجا که سیستم اعلام حریق باید در زمان‌های حساس که احتمال قطع برق شهری زیاد است کار کند، پنل دارای یک منبع تغذیه (Power Supply Unit) و دو عدد باتری اضطراری است که وظیفه تامین انرژی کل سیستم را در زمان قطع برق به مدت مشخصی (استاندارد معمول ۲۴ ساعت آماده‌باش و ۳۰ دقیقه وضعیت آلارم) بر عهده دارند.

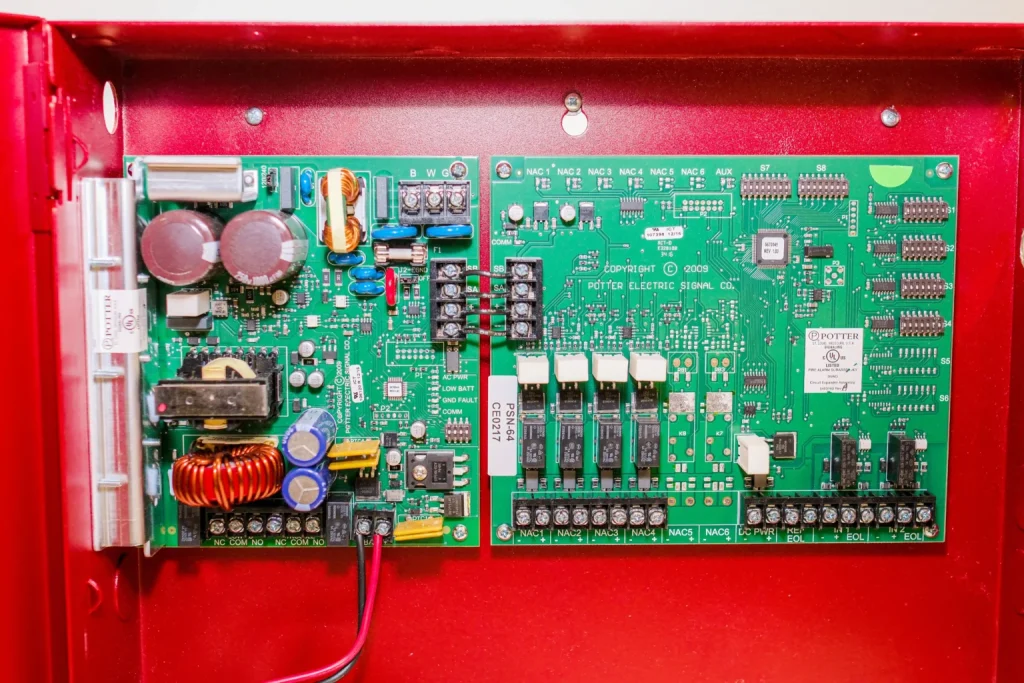

برد کنترل و پردازش

این بخش «مغز» پنل محسوب می‌شود. بردهای الکترونیکی داخلی با استفاده از الگوریتم‌های تعریف‌شده، ورودی‌ها را بررسی کرده و تفاوت بین یک حریق واقعی و خرابی تجهیزات را تشخیص می‌دهند. پردازنده مرکزی تمام فعالیت‌ها را مدیریت و ثبت می‌کند.

خروجی آلارم و تجهیزات جانبی

پنل دارای خروجی‌های ویژه‌ای برای راه‌اندازی تجهیزات هشداردهنده (آژیرها و فلاشرها) است. همچنین در بسیاری از مدل‌ها، رله‌های خروجی برای فرمان دادن به درب‌های برقی، سیستم‌های تهویه یا فن‌های فشار مثبت جهت مدیریت دود تعبیه شده است.

انواع پنل اعلام حریق

بسته به تکنولوژی و وسعت پروژه، پنل‌های اعلام حریق به دسته‌های مختلفی تقسیم می‌شوند.

پنل اعلام حریق متعارف

این پنل‌ها ساده‌ترین نوع سیستم هستند. در این سیستم، دتکتورها و شستی‌ها به صورت موازی در یک زون قرار می‌گیرند. اگر یکی از تجهیزات در یک زون فعال شود، پنل فقط به ما می‌گوید که در «زون ۱» حریق رخ داده است، اما مشخص نمی‌کند دقیقا کدام دتکتور فعال شده است. این سیستم برای ساختمان‌های کوچک و متوسط اقتصادی است.

پنل اعلام حریق آدرس‌پذیر

در سیستم آدرس‌پذیر، هر دستگاه (دتکتور یا شستی) دارای یک کد منحصر‌به‌فرد (آدرس) است. پنل به طور مداوم با تمامی تجهیزات در ارتباط است و در صورت بروز حریق، دقیقاً نام و محل دستگاه فعال شده (مثلاً: دتکتور اتاق ۳۰۲) را روی نمایشگر نشان می‌دهد. این سیستم برای پروژه‌های بزرگ با تعداد طبقات و اتاق‌های زیاد ضروری است.

پنل‌های بی‌سیم

این پنل‌ها بدون نیاز به کابل‌کشی‌های گسترده کار می‌کنند و تجهیزات از طریق امواج رادیویی با پنل در ارتباط هستند. این سیستم برای ساختمان‌های قدیمی که امکان کابل‌کشی ندارند یا مکان‌هایی که حفظ ظاهر معماری مهم است، بسیار کاربردی است.

پنل‌های ترکیبی یا هیبرید

این پنل‌ها ترکیبی از تکنولوژی آدرس‌پذیر و متعارف هستند. در پروژه‌هایی که بخش اصلی ساختمان آدرس‌پذیر است اما قسمت‌های فرعی یا کوچک نیازی به آدرس‌دهی ندارند، می‌توان از این پنل‌ها استفاده کرد تا هزینه‌ها کاهش یابد.

تفاوت پنل متعارف و آدرس‌پذیر

انتخاب بین این دو، اساسی‌ترین تصمیم در طراحی سیستم است.

از نظر نحوه شناسایی حریق

در سیستم متعارف، شناسایی محدود به یک ناحیه یا زون است. در مقابل، سیستم آدرس‌پذیر شناسایی نقطه به نقطه دارد. اگر در یک راهرو ۱۰ دتکتور دارید، سیستم متعارف نمی‌گوید کدام‌یک دود را حس کرده است، اما سیستم آدرس‌پذیر با دقت بالا آدرس تجهیز را اعلام می‌کند.

از نظر هزینه و اجرا

سیستم‌های متعارف هزینه خرید پنل و تجهیزات پایین‌تری دارند، اما کابل‌کشی آن‌ها به دلیل نیاز به کشیدن کابل جداگانه برای هر زون، می‌تواند در ساختمان‌های بزرگ هزینه‌بر باشد. سیستم‌های آدرس‌پذیر پنل گران‌تری دارند، اما کابل‌کشی آن‌ها به صورت یک لوپ (حلقه) بسیار بهینه‌تر است.

پنل اعلام حریق مناسب چه ساختمان‌هایی است؟

ساختمان‌های مسکونی

برای مجتمع‌های مسکونی کوچک و متوسط، سیستم‌های متعارف معمولاً کافی هستند. در برج‌های مسکونی بزرگ که نیاز به مدیریت دقیق‌تر و آدرس‌دهی طبقات دارند، سیستم آدرس‌پذیر الزامی است.

ساختمان‌های اداری

به دلیل نیاز به گزارش‌دهی دقیق برای تیم‌های حراست یا نگهداری، استفاده از سیستم‌های آدرس‌پذیر در ساختمان‌های اداری مدرن پیشنهاد می‌شود تا زمان رسیدن به محل دقیق حریق به حداقل برسد.

مراکز تجاری و فروشگاه‌ها

در این محیط‌ها، احتمال وقوع حریق‌های کاذب به دلیل فعالیت‌های انسانی زیاد است؛ بنابراین سیستم‌های آدرس‌پذیر با قابلیت تنظیم حساسیت، گزینه هوشمندانه‌تری هستند.

کارخانه‌ها و محیط‌های صنعتی

در محیط‌های صنعتی که ریسک حریق بالاست و وسعت محیط زیاد است، سیستم آدرس‌پذیر به دلیل قابلیت‌های مانیتورینگ و گزارش‌دهی دقیق، انتخاب استانداردی است.

بیمارستان‌ها و مراکز درمانی

در محیط‌های درمانی، سرعت در شناسایی دقیق نقطه حریق برای تخلیه بیماران حیاتی است. سیستم‌های آدرس‌پذیر با قابلیت‌های یکپارچه‌سازی با سیستم‌های مدیریت ساختمان، بهترین گزینه هستند.

راهنمای انتخاب پنل اعلام حریق

برای یک انتخاب صحیح، بررسی فاکتورهای زیر ضروری است:

تعداد زون یا لوپ موردنیاز

باید نقشه‌های ساختمان بررسی شود تا مشخص گردد چند نقطه نیاز به تحت پوشش قرار گرفتن دارند. برای سیستم‌های متعارف تعداد زون‌ها و برای سیستم‌های آدرس‌پذیر تعداد لوپ‌ها باید متناسب با وسعت پروژه باشد.

سازگاری با دتکتورها و شستی‌ها

هرگز نباید برندهای مختلف تجهیزات را با یک پنل ترکیب کرد؛ مگر اینکه استانداردهای فنی آن‌ها کاملاً سازگار باشد. انتخاب یک برند معتبر که تمام تجهیزات را پشتیبانی کند، ریسک خطا را به حداقل می‌رساند.

قابلیت توسعه آینده

اگر احتمال اضافه شدن طبقه یا تغییر در کاربری ساختمان وجود دارد، پنلی انتخاب کنید که در آینده فضای کافی برای اضافه کردن زون یا آدرس‌های جدید داشته باشد.

برند، کیفیت و خدمات پس از فروش

پنل باید دارای تاییدیه‌های معتبر آتش‌نشانی و استانداردهای بین‌المللی باشد. خرید برندهای متفرقه و بدون گارانتی در تجهیزات ایمنی، خطای محض است.

نکات نصب و نگهداری پنل اعلام حریق

محل نصب مناسب پنل

پنل باید در محلی نصب شود که توسط پرسنل نگهبانی یا مسئول ایمنی به صورت ۲۴ ساعته قابل نظارت باشد. محل نصب باید خشک، دور از رطوبت شدید و نوسانات دمایی زیاد باشد.

تست و سرویس دوره‌ای

سیستم اعلام حریق باید به صورت ماهانه تست عملیاتی شود. تست باتری‌ها، سلامت مدارها و اطمینان از عملکرد آژیرها باید در چک‌لیست‌های دوره‌ایِ تیم نگهداری قرار گیرد.

اشتباهات رایج در انتخاب پنل اعلام حریق

• انتخاب پنل با تعداد زون محدود برای پروژه‌های در حال توسعه.

• عدم توجه به سازگاری پروتکل‌های ارتباطی در پنل‌های آدرس‌پذیر برندهای مختلف.

• نصب پنل در محیط‌های دور از دسترس (مانند موتورخانه‌های بسیار دور).

• استفاده از باتری‌های غیراستاندارد که در زمان قطع برق، توانایی راهبری سیستم را ندارند.

جمع‌بندی

پنل اعلام حریق قلب سیستم ایمنی ساختمان شماست. تفاوتی نمی‌کند پروژه شما یک ساختمان کوچک مسکونی باشد یا یک مجتمع صنعتی بزرگ؛ آنچه امنیت شما را تضمین می‌کند، انتخاب پنلی است که با نیازهای پروژه همخوانی داشته باشد. از سادگی و اقتصادی بودن پنل‌های متعارف تا هوشمندی و دقت بالای سیستم‌های آدرس‌پذیر، هر کدام در جایگاه خود نقش مهمی دارند. با انتخاب برندهای معتبر و رعایت ضوابط نصب و نگهداری، می‌توانید اطمینان حاصل کنید که در لحظات بحرانی، سیستم اعلام حریق به درستی عمل خواهد کرد.

سوالات متداول

۱. پنل اعلام حریق چیست؟

پنل مرکزی سیستم اعلام حریق است که داده‌ها را از دتکتورها و شستی‌ها دریافت کرده و در صورت وجود خطر، آلارم‌ها را فعال می‌کند.

۲. تفاوت پنل متعارف و آدرس‌پذیر چیست؟

در مدل متعارف، پنل فقط زون حریق را مشخص می‌کند، اما در مدل آدرس‌پذیر، مکان دقیق تجهیز فعال‌شده نمایش داده می‌شود.

۳. پنل اعلام حریق در کجا نصب می‌شود؟

پنل باید در مکانی امن و قابل‌دسترس برای پرسنل آموزش‌دیده (مانند اتاق نگهبانی یا لابی ورودی) نصب گردد.

۴. آیا پنل نیاز به باتری پشتیبان دارد؟

بله، برای کارکرد سیستم در زمان قطع برق شهری، باتری پشتیبان جهت تامین انرژی اضطراری الزامی است.

۵. هنگام خرید پنل به چه نکاتی باید توجه کرد؟

تعداد زون‌ها/لوپ‌ها، قابلیت توسعه در آینده، سازگاری با تجهیزات موجود و داشتن تاییدیه سازمان آتش‌نشانی از مهم‌ترین عوامل هستند.
