آشنایی با اجزای اصلی یک سیستم اعلام حریق
فرزاد عالیان
در مهندسی ایمنی حریق، اثربخشی یک سیستم اعلام حریق به طور مستقیم به عملکرد و دقت اجزای آشکارساز آن وابسته است. این اجزا که به عنوان دتکتور (Detector) شناخته میشوند، نقش حسگرهای اولیه سیستم را ایفا کرده و اولین نشانههای خطر را شناسایی میکنند. انتخاب نادرست نوع دتکتور برای یک محیط خاص، میتواند منجر به دو نتیجهی نامطلوب شود: هشدارهای کاذب (False Alarms) که باعث کاهش اعتماد به سیستم میشوند، و یا بدتر از آن، عدم واکنش به موقع در برابر یک آتشسوزی واقعی (Failure to Alarm). در ادامه، به تشریح دقیق انواع دتکتورها—از دودی و حرارتی گرفته تا شعلهای و مولتی سنسور—و معیارهای کلیدی برای انتخاب هر یک در کاربریهای متفاوت، از محیطهای مسکونی تا فضاهای صنعتی، خواهیم پرداخت.
فهرست مطالب
یک سیستم اعلام حریق را میتوانیم به یک موجود زنده تشبیه کنیم. این سیستم دارای مغز (پنل کنترلی)، حواس (دتکتورها)، و صدا (آژیرها) است که توسط یک شبکه عصبی (کابلکشی) به هم متصل شدهاند. عملکرد بینقص این سیستم، تنها در صورتی ممکن است که تمام این اجزا به درستی انتخاب، نصب و با یکدیگر هماهنگ شده باشند.
درک عمیق از نقش و عملکرد هر یک از اجزای اصلی، اولین و مهمترین قدم برای طراحی و پیاده کردن یک سیستم قابل اعتماد است. این راهنمای جامع، به کالبدشکافی دقیق یک سیستم اعلام حریق میپردازد تا شما را با تمام اجزای حیاتی آن آشنا سازد.
پنل کنترل (FACP): مغز متفکر سیستم
پنل کنترل مرکزی اعلام حریق (Fire Alarm Control Panel – FACP)، مغز کل سیستم است. این مرکز فرماندهی، وظیفه دریافت سیگنال از تمام تجهیزات ورودی، تحلیل اطلاعات، تصمیمگیری و در نهایت، فعالسازی دستگاههای خروجی (هشداردهندهها) را بر عهده دارد.
- پنل متعارف (Conventional): در این سیستم، پنل تنها قادر به تشخیص یک «منطقه» یا «زون» است که در آن حریق رخ داده، نه محل دقیق دتکتور. این پنلها برای پروژههای کوچک و متوسط مناسب هستند.
- پنل آدرسپذیر (Addressable): این پنلهای هوشمند، با هر قطعه در شبکه به صورت جداگانه در ارتباط هستند و در صورت بروز حریق، آدرس دقیق و نام قطعه فعال شده را روی نمایشگر خود نشان میدهند. این ویژگی برای ساختمانهای بزرگ، یک ضرورت انکارناپذیر است.
دتکتورها (Detectors):

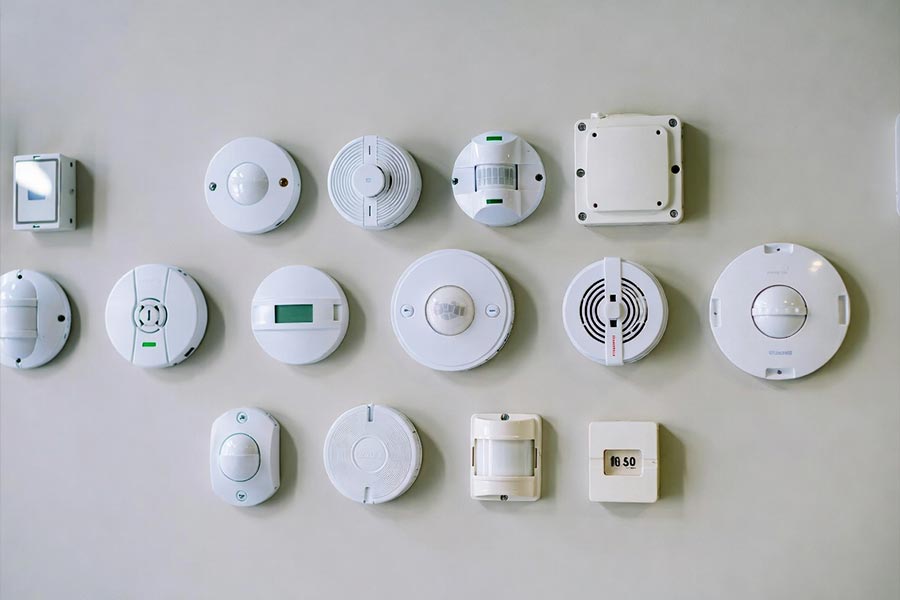

دتکتورها یا آشکارسازها، حسگرهایی هستند که اولین نشانههای حریق را شناسایی کرده و به پنل مرکزی گزارش میدهند. انتخاب نوع صحیح دتکتور دودی یا حرارتی برای هر فضا، کلید دقت و کارایی کل سیستم است.
- دتکتور دودی: رایجترین نوع، مناسب برای فضاهای عمومی و اتاقهای خواب.
- دتکتور حرارتی: ایدهآل برای محیطهای پر گرد و غبار یا بخار مانند آشپزخانه و پارکینگ.
- دتکتور شعلهای: برای فضاهای صنعتی پرخطر با احتمال آتشسوزیهای ناگهانی.
- دتکتور ترکیبی (مولتی): ترکیب هوشمند چند سنسور (مثلاً دود و حرارت) برای حداکثر دقت و کاهش هشدارهای کاذب.
آژیر و فلاشر (Notification Appliances): صدای رسا و هشدار بصری
این تجهیزات، دستگاههای خروجی سیستم هستند که پس از تایید حریق توسط پنل، فعال میشوند تا ساکنین را از خطر آگاه کنند.
- آژیر (Sounder/Horn): با ایجاد صدایی بلند و متمایز (معمولاً بالای ۸۵ دسیبل)، هشدار صوتی لازم برای تخلیه را فراهم میکند.
- فلاشر یا چراغ استروب (Strobe Light): با ایجاد نور چشمکزن قوی، برای آگاهسازی افراد کمشنوا یا ناشنوا و همچنین برای محیطهای بسیار پر سر و صدا که صدای آژیر به خوبی شنیده نمیشود، ضروری است. امروزه اغلب از تجهیزات ترکیبی آژیر-فلاشر استفاده میشود.
شستی دستی (Manual Call Point):
شستی اعلام حریق که به آن Break Glass Unit نیز گفته میشود، به افراد اجازه میدهد تا در صورت مشاهده حریق قبل از عملکرد خودکار دتکتورها، به صورت دستی سیستم را فعال کنند. استاندارد NFPA 72 الزام میکند که شستیها در تمام مسیرهای خروجی ساختمان، مانند دربهای خروج، راهپلهها و لابیها نصب شوند.
کابلها و اتصالات:
کابلها، شبکه ارتباطی و رگهای حیاتی سیستم هستند که تمام اجزا را به یکدیگر متصل میکنند.
- کابل مقاوم در برابر حریق (FIRE Cable): حیاتیترین جزء در این بخش، استفاده از کابلهای نسوز است. این کابلها باید قادر باشند در شرایط آتشسوزی برای مدت زمان معینی به عملکرد خود ادامه دهند.
- مقاومت انتهای خط (EOL Resistor): در سیستمهای متعارف، در انتهای مدار هر زون یک مقاومت کوچک نصب میشود. پنل مرکزی با نظارت مداوم بر این مقاومت، از سلامت و یکپارچگی سیمکشی (عدم قطعی یا اتصال کوتاه) اطمینان حاصل میکند.
دیاگرام کامل سیستم اعلام حریق
درک تفاوت ساختاری دو سیستم اصلی از طریق دیاگرام بسیار سادهتر است:
- شماتیک سیستم متعارف (Conventional): در این ساختار، پنل مرکزی دارای چندین خروجی به نام «زون» است. هر زون یک مدار ساده و مستقل است که تعدادی دتکتور و شستی به صورت موازی به آن متصل شده و در انتها با یک مقاومت EOL بسته میشود. آژیرها نیز روی یک مدار خروجی جداگانه قرار دارند.
- شماتیک سیستم آدرسپذیر (Addressable): در اینجا، یک یا چند «حلقه» (SLC Loop) از پنل خارج شده و تمام تجهیزات (دتکتور، شستی، آژیر و ماژولها) به صورت سری روی همین حلقه قرار میگیرند. هر قطعه یک آدرس منحصربهفرد دارد که به پنل اجازه میدهد آن را به صورت مجزا شناسایی و کنترل کند.
جدول مشخصات فنی:
| جزء (Component) | ولتاژ کاری (Voltage) | جریان مصرفی (Current) | استاندارد کلیدی |
| پنل کنترل (FACP) | 24V DC (از باتری) | 1A – 5A (بسته به اندازه) | NFPA 72, EN 54-2/4 |
| دتکتور دودی | 15-30V DC | 40-100 µA (آمادهباش) | EN 54-7 |
| دتکتور حرارتی | 15-30V DC | 40-100 µA (آمادهباش) | EN 54-5 |
| شستی دستی | 15-30V DC | ~ 50 mA (در حالت فعال) | EN 54-11 |
| آژیر (Sounder) | 18-28V DC | 50-200 mA (بسته به صدا) | EN 54-3 |
| فلاشر (Strobe) | 18-28V DC | 80-250 mA (بسته به شدت) | EN 54-23 |
| کابل FIRE | N/A | N/A | BS 5839, LPCB |
| مقاومت EOL | N/A | N/A | طبق مشخصات پنل |
نصب صحیح اجزای اعلام حریق
نصب صحیح هر جزء به اندازه کیفیت خود آن اهمیت دارد. برای مطالعه کامل، به مقاله نکات کلیدی نصب سیستم اعلام حریق مراجعه کنید، اما چند نکته کلیدی عبارتند از:
- فاصله دتکتورها: دتکتورهای دودی باید با شعاع پوشش حدود ۷.۵ متر و دتکتورهای حرارتی با شعاع ۵.۳ متر از یکدیگر نصب شوند.
- ارتفاع نصب: شستیهای دستی باید در ارتفاع ۱.۴ متری از کف نصب شوند تا برای همه افراد قابل دسترس باشند.
- محل پنل: پنل باید در مکانی امن، با دسترسی آسان برای پرسنل مسئول و آتشنشانان نصب گردد.
۷ نکته در انتخاب اجزای اعلام حریق
- تحلیل پروژه: پروژه شما کوچک (متعارف) است یا بزرگ و پیچیده (آدرسپذیر)
- تحلیل محیط: برای هر فضا، مناسبترین نوع دتکتور (دودی، حرارتی و…) را انتخاب کنید.
- بررسی استانداردها: اطمینان حاصل کنید که تمام اجزا دارای گواهینامههای معتبر ملی و بینالمللی هستند.
- سازگاری (Compatibility): تا حد امکان، تمام اجزا را از یک برند تهیه کنید تا از سازگاری کامل آنها مطمئن شوید.
- محاسبه توان: توان مصرفی تمام تجهیزات را محاسبه کرده و پنل و باتری پشتیبان را متناسب با آن انتخاب کنید.
- کیفیت کابل: هرگز در هزینه کابل صرفهجویی نکنید و حتماً از کابلهای مقاوم در برابر حریق استفاده نمایید.
- آیندهنگری: سیستمی را انتخاب کنید که قابلیت گسترش در آینده را داشته باشد.
سوالات متداول (FAQ)
FACP مخفف چیست؟
FACP مخفف Fire Alarm Control Panel به معنای پنل کنترل مرکزی اعلام حریق است.
تفاوت بین زون (Zone) و لوپ (Loop) چیست؟
زون یک مدار ساده در سیستم متعارف است که گروهی از تجهیزات را پوشش میدهد. لوپ یک حلقه هوشمند در سیستم آدرسپذیر است که تجهیزات به صورت مجزا روی آن شناسایی میشوند.
آیا میتوانم اجزای سیستم را از برندهای مختلف تهیه کنم؟
اگرچه از نظر فنی گاهی ممکن است، اما اکیداً توصیه نمیشود. عدم سازگاری پروتکلها میتواند منجر به عملکرد نادرست کل سیستم شود.
وظیفه مقاومت انتهای خط (EOL) چیست؟
این مقاومت به پنل متعارف اجازه میدهد تا به طور مداوم سلامت سیمکشی یک زون را کنترل کرده و قطعی یا اتصالی را تشخیص دهد.
آیا سیستمهای بیسیم (Wireless) قابل اعتماد هستند؟
سیستمهای بیسیم مدرن از برندهای معتبر، دارای استانداردهای سختگیرانه بوده و برای مکانهایی که کابلکشی دشوار است، گزینهای قابل اعتماد محسوب میشوند.
چرا استفاده از کابل معمولی به جای کابل نسوز خطرناک است؟
کابل معمولی در دقایق اولیه حریق ذوب شده و از بین میرود و ارتباط بین اجزا را قطع میکند. این یعنی سیستم درست در زمانی که بیشترین نیاز به آن وجود دارد، از کار میافتد.
جمعبندی
یک سیستم اعلام حریق، مانند یک ارکستر است که هر جزء در آن نقش یک نوازنده را دارد. تنها زمانی یک سمفونی بینقص نواخته میشود که تمام نوازندگان، هماهنگ و دقیق عمل کنند. انتخاب صحیح و نصب اصولی تک تک اجزای سیستم اعلام حریق، تضمینکننده آرامش خاطر و امنیت شما خواهد بود.
